Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение Vova777 » 31 окт 2013, 22:36

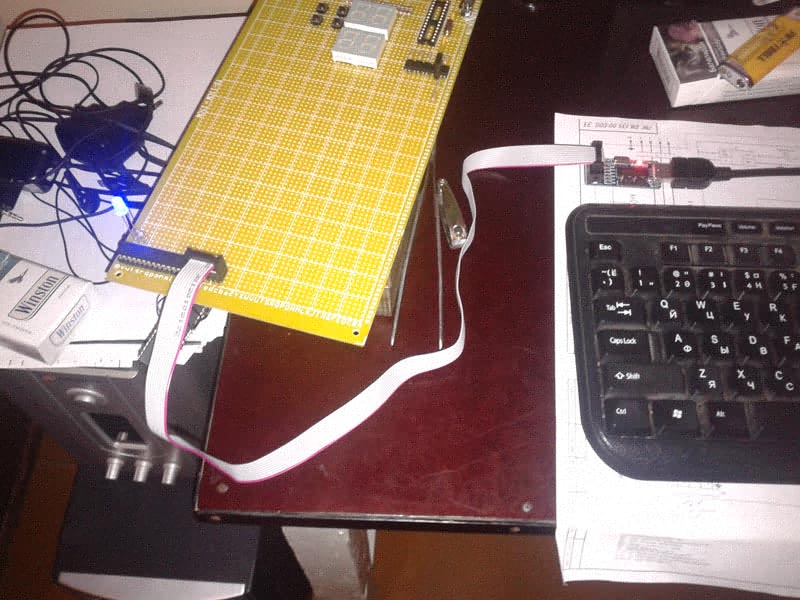

Купил (за целых 830 рублей !) два месяца назад китайский USB-программатор ("USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL") для МК AVR (у меня МК ATmega8L-8PU):
http://img.radiokot.ru/files/38845/medium/41g8juxb2.JPG" target="_blank

К нему мне дали диск с кучей разных драйверов, на диске несколько мануалов по подключению, установке дров, настройке и т.д. Проблема в том, все мануалы, программы на диске (и инсталляторы в том числе) на китайском языке. Единственный мануал, более менее мне подходящий и тот на китайском, ну там хоть что-то понятно с помощью Гугла.

Моя Windows XP вместо китайских иероглифов в программах визуализирует всё в форме: "???????". Я не понимаю так ничего, куда нажимать даже. Что сделать, чтобы они хотя бы по китайски стали визуализироваться?
http://img.radiokot.ru/files/38845/medium/6asmg38hs.JPG" target="_blank

Я попробовал устанавливать с диска все подрят, вроде что-то уже установилось, потому что при подключении программатора в диспетчере устройств он определяется, красный светодиод на нем загорается (как я понял с помощью Гугла из китайского мануала, он индицирует, что типа все ОК).

Может кто-то имел дело с таким программатором? Помогите мне, пожалуйста, что и как устанавливать с этого диска, как установить необходимые драйвера, как подключать программатор (схему тоже надо)? Может быть, поможете мне мануалами на английском (или русском), если у кого есть? Может быть, просто по русски мне скажете, куда мне тыкаться, чтобы все заработало? Я собрал так:
http://img.radiokot.ru/files/38845/medium/6b4a5ml0c.jpg" target="_blank
http://img.radiokot.ru/files/38845/medium/6b4a93ojk.jpg" target="_blank

Давайте вместе попробуем с ним разобраться... Деньги за него заплачены, назад его не возьмут, уже два месяца прошло. Больше информации продавец мне не даст, потому что он сам не понимает ничего. Бывает такое, что уж тут говорить, повезло мне...

Не могу понять, как его прошить? Подскажите, каким софтом его прошивать? Тот софт, который идёт на диске, на китайском. Там есть один на русском, но при попытке им прошить, пишет ошибку, что программатор "USBASP" в системе не найден. Хотя в диспетчере устройств он обнаружен.
http://img.radiokot.ru/files/38845/medium/6b3hndvku.JPG" target="_blank
http://img.radiokot.ru/files/38845/medium/6b3cy14a2.JPG" target="_blank

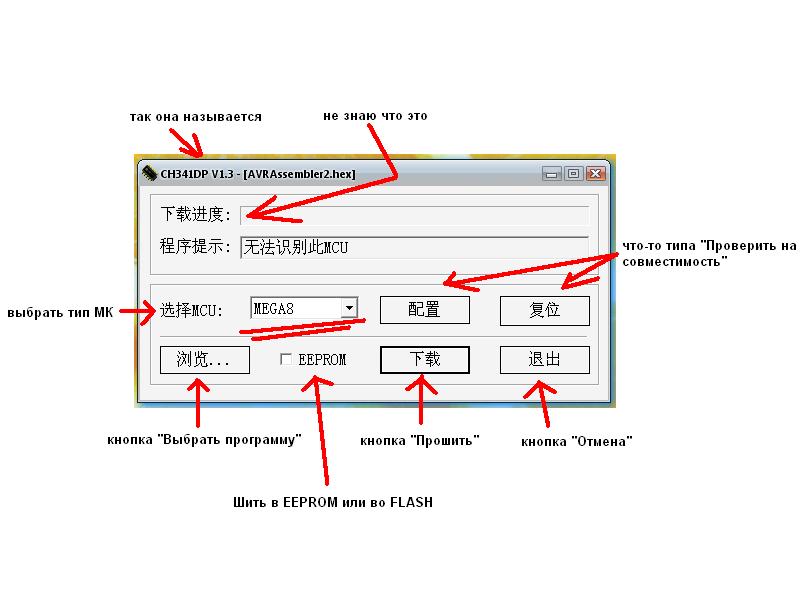

Вроде как, судя по китайскому мануалу, шить должна вот эта прога:
http://img.radiokot.ru/files/38845/medium/6b3j8yic0.JPG" target="_blank

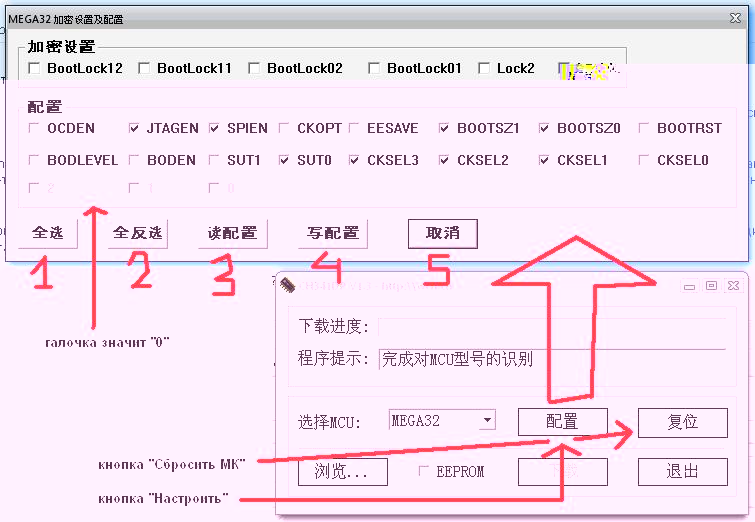

Но она не шьет, да и не понятно, где там настройки Fuse-битов и т.д. По-моему, она не шьет, я не знаю зачем она нужна, но не для прошивки. Не понимаю. Еще и кодировка китайская, это вообще ппц. Я там понял, что самая левая кнопка - это выбрать программу. Самая правая кнопка - отмена. По логике вещей кнопка чуть-чуть левее отмены должна прошивать. Но я не знаю, что она делает, но точно не шьет.

Помогите, как и чем прошить мой МК????? Могу тот китайский мануал приложить.

Vova777
Сообщения: 11
Зарегистрирован: 31 окт 2013, 22:29

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение Vova777 » 01 ноя 2013, 02:13

Подскажите, Вы же разбираетесь, почему AVRDUDE не видит мой программатор USBasp? Вот такую ошибки пишет:
http://img.radiokot.ru/files/38845/medium/6ban4kyds.JPG" target="_blank

Программатор в диспетчере устройств у меня определился нормально:
http://img.radiokot.ru/files/38845/medium/6balh98ge.JPG" target="_blank

Только вот что я заметил, ID-коды у моего программатора (может он на другом чипе собран?) и большинства программаторов USBasp разные, может поэтому?
http://img.radiokot.ru/files/38845/medium/6balfick2.JPG" target="_blank
Обычные USBasp идут с кодами:
"Vid_16c0"
"Pid_5dc"

Программатор купленный за 850 рублей, не самодельный. Кварц стоит на 12 МГц. Семь выводов, замкнуты 2-3 и 5-6.

Подскажите, что делать?

Аватара пользователя
admin
Администратор
Сообщения: 765
Зарегистрирован: 18 янв 2012, 01:25
Откуда: Екатеринбург (Первоуральск)
Контактная информация:

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение admin » 01 ноя 2013, 05:58

Vova777 писал(а): Подскажите, что делать?
Cкорее всего у Вас не установлена библиотека libusb или не установлен драйвер USBasp.
viewtopic.php?f=18&t=4

Vova777
Сообщения: 11
Зарегистрирован: 31 окт 2013, 22:29

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение Vova777 » 01 ноя 2013, 15:01

admin писал(а): Cкорее всего у Вас не установлена библиотека libusb или не установлен драйвер USBasp
Как бы программатор без драйверов смог определиться в диспетчере устройств? Нет. Да и библиотека libusb вроде как установлена. Тем более, у меня программатор не совсем USBasp, вообще он называется: "USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL", вот фото:
http://img.radiokot.ru/files/38845/medium/41g8juxb2.JPG" target="_blank

Такие драйвера мне не подходят, я сто раз пытался, автоматически они не устанавливаются, а при попытке их установить вручную, выдается сообщение: "В указанном месте отсутствуют сведения об оборудовании". Пробовал и удалять старые и что-то только не делал, ничего не помогает поставить эти драйвера. Но все таки есть один способ, благодаря которому эти драйвера все таки можно установить, только тогда он определился в системе именно как программатор USBasp.

В файле "usbasp.inf" оригинальных драйверов для USBasp отсюда, например:
viewtopic.php?f=18&t=4
перебивается строчка с ID-кодом оборудования на ID-код моего оборудования:

Код: Выделить всё

  ...
  DeviceID   = "VID_16C0&PID_05DC"
  ...
Вроде все ОК, драйвера встали, в системе программатор определен так:
http://img.radiokot.ru/files/38845/medium/6balh98ge.JPG" target="_blank

Но теперь ни один софт (AVRDUDE, Khazarma, DASCOM-AVR, Extreme Burner и т.п.) для USBasp не хочет принимать этот программатор. Ругается, что, мол, ID-коды устройства не подходят.
http://img.radiokot.ru/files/38845/medium/6b3hndvku.JPG" target="_blank

Ну да, они разные, получается, что программатор то не USBasp, а хрен знает какой. Или на другом чипе собран. Вот мои коды:
http://img.radiokot.ru/files/38845/medium/6balfick2.JPG" target="_blank

Оригинальные драйвера для него я не могу никак поставить, я не понимаю, там все по китайски. Но я пытался, тогда программатор определяется вот так:
http://img.radiokot.ru/files/38845/medium/6b3cy14a2.JPG" target="_blank

Помогите, пожалуйста, что делать? Вы же разбираетесь. Программатор уже назад не возьмут. Может какой-нибудь аналог драйверов подберем? Или софт найдем, который примет такой программатор? Давайте я вам на почту родной мануал по нему скину? Может Вы сможете разобраться.

Тут тоже подробное описание моей проблемы:
viewtopic.php?f=18&t=1812&p=2484#p2484

Аватара пользователя
admin
Администратор
Сообщения: 765
Зарегистрирован: 18 янв 2012, 01:25
Откуда: Екатеринбург (Первоуральск)
Контактная информация:

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение admin » 01 ноя 2013, 18:25

Сложно разобраться в устройстве только по фотографии. Скидывайте на мыло всё что пришло с программатором, попробуем понять что за зверь.
Сфотографируйте микросхему программатора, что бы на ней были видны надписи.

P.S. Чем обусловлен выбор данного программатора?

Vova777
Сообщения: 11
Зарегистрирован: 31 окт 2013, 22:29

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение Vova777 » 01 ноя 2013, 20:13

admin писал(а): Скидывайте на мыло всё что пришло с программатором, попробуем понять что за зверь.
Напишите мне Ваш имейл, я Вам вышлю все в архиве.
admin писал(а): Сфотографируйте микросхему программатора, что бы на ней были видны надписи.
Ок, вот:
admin писал(а): P.S. Чем обусловлен выбор данного программатора?
Он уже мной куплен, уже два месяца назад, продавец назад не возьмет. Я деньги за него заплатил. Он предоставил мне все, что у него были из информации по нему. Некуда теперь деваться.

Аватара пользователя
admin
Администратор
Сообщения: 765
Зарегистрирован: 18 янв 2012, 01:25
Откуда: Екатеринбург (Первоуральск)
Контактная информация:

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение admin » 01 ноя 2013, 20:18

Вот ссылка, возможно поможет - http://vlcomp.bbcity.ru/viewtopic.php?id=318" target="_blank

P.S. Из каких соображений выбрали именно этот программатор?

Vova777
Сообщения: 11
Зарегистрирован: 31 окт 2013, 22:29

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение Vova777 » 01 ноя 2013, 20:32

admin писал(а): P.S. Из каких соображений выбрали именно этот программатор?
Мне нужно было программировать AVR, а у меня был только программатор Громова, сам собрал его. Тем не менее, он у меня прекрасно работал, AVR-ы шил за милую душу, пока у старого компа мат. плата не сгорела.

Купил новый комп, а у него нет ни LPT, ни COM, только USB. Хотел карту расширения на 2 COM + 1 LPT купить, видел такую в интернете, ведь город объездил, ни в одном магазине нет, а на заказ тоже ничего сказать не могут, обещали, вроде как, если что-то будет, позвонить, сказать. Короче, пол года прошло, никто не звонил.

Начал искать USB-программатор, нашел, продавец уверял, что большинство AVR-ов шьет за милую душу. Ну ладно, ок, купили его. Вот только работы с AVR-ами у меня пока не было, поэтому лежал он у меня без дела больше двух месяцев. А как взялся - тут то и оказалась собака зарыта! Ну ничего, я продавцу позвонил, все объяснил, он мне говорит, что вроде как он сам мучился с ними долго, а потом что-то сделал и заработало, а что сделал, сам не помнит. Обещал позвонить, как вспомнит.

В общем, говорят мне, крутись, дядя, как хочешь. Хоть выкидывай его. А как выкидывать-то? Я же деньги заплатил! Пусть не миллион долларов, но все таки деньги же, жалко все-таки кровные свои. Теперь на Вас вся надежда.

Вы мне почту Вашу дайте, я Вам мануал по нему скину, Вы посмотрите его, по-моему в той Вашей ссылке не мой программатор.

Аватара пользователя
admin
Администратор
Сообщения: 765
Зарегистрирован: 18 янв 2012, 01:25
Откуда: Екатеринбург (Первоуральск)
Контактная информация:

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение admin » 01 ноя 2013, 20:55

Ясно.
Vova777 писал(а):по-моему в той Вашей ссылке не мой программатор.
Там программатор на вашей микросхеме - ch341a.
Визуально программаторы могут отличаться (кому как нравиться развести плату и пр.), но суть (головная микросхема программатора) и работа девайса одна. У Вас CH341A.
Наберите в поисковиках - "ch341a программатор".

Vova777
Сообщения: 11
Зарегистрирован: 31 окт 2013, 22:29

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение Vova777 » 01 ноя 2013, 21:03

admin писал(а): Визуально программаторы могут отличаться (кому как нравиться развести плату и пр.), но суть (головная микросхема программатора) и работа девайса одна.
Я все понимаю, но там написано:
Список поддерживаемых чипов.
MX25L12845, MX25L6405 MX25L6405 W25Q128 EN25Q64
AMIC:
·A25L05P,A25L10P,A25L20P,A25L40P,A25L80P,A25L16P

ATMEL:
·AT25DF041A,AT25DF321,AT25F004,AT25F512A,AT25F2048,AT25F4096,AT25F1024A,AT25FS010,
AT25FS040,AT26DF081A,
·AT26DF161A,AT26DF321,AT26F004

EON:
·EN25B05,EN25P05,EN25B10,EN25P10,EN25BF20,EN25P20,EN25F20,EN25B40,EN25P40,EN25F40,EN25B80,·
EN25P80,EN25F80,EN25T80,EN25B16,EN25P16,EN25B32,EN25P32,EN25B64,EN25P64

Excel Semiconductor Inc.
·ES25P10,ES25P20,ES25P40??ES25P80,ES25P16,ES25P32

ST:
·M25P05A,M25P10A,M25P20,M25P40,M25P80,M25P16,M25P32,M25P64,M25PE10,M25PE20,M25PE40,   M25PE80,M25PE16,M25PE32,M45PE10,M45PE20,M45PE40,M45PE80,M45PE16,M45PE32

MXIC:
·MX25L512,MX25L1005,MX25L2005,MX25L4005,MX25L8005,MX25L1605,MX25L3205,MX25L6405
MX25L6445,MX25L6405(SOP16)

NexFlash:
·NX25P80,NX25P16,NX25P32

Chingis Technology Corporation
·Pm25LV512,Pm25LV010,Pm25LV020,Pm25LV040,Pm25LV080,Pm25LV016,Pm25LV032,Pm25LV064

Saifun Semiconductors
·SA25F005,SA25F010,SA25F020,SA25F040,SA25F080,SA25F160,SA25F320,

WINBOND
·W25P10,W25X10,W25Q10,W25P20,W25X20,W25Q20,W25P40,W25X40,W25Q40,W25P80,W25X80,W25Q80,  W25P16??W25X16,W25Q16,W25P32,W25X32,W25Q32,W25P64,W25X64,W25Q64
А в мануале на мой программатор такого нет. Там такие:
Support chips:

AT89S51 AT89S52
ATMEGA8 ATMEGA16 ATMEGA32 ATMEGA64ATMEGA128 ATMEGA8515 ATMEGA8535ATMEGA48ATMEGA88 ATMEGA168

24C01、24C02、24C04、24C08、24C16、24C32、24C64、24C128、24C256、24C512、24C1024.
24LC01、24LC02、24LC04、24LC08、24LC16、24LC32、24LC64、24LC128、24LC256、24LC512、24LC1024.

STC Series:STC89C51RC、 STC89C52RC、STC89C53RC、STC89C54RD+、STC89C55RD+、STC89C58RD+、STC89C510RD+、 STC89C512RD+、STC89C513RD+、STC89C514RD+、STC89C516RD+、STC89C58RD、 STC89C561RD etc.
STC12C1052、STC12C2052、STC12C3052、STC12C4052、 STC12C5052、STC12C1052AD、STC12C2052AD、STC12C3052AD、STC12C4052AD、 STC12C5052AD etc.

STC11F01、STC11F02、STC11F03、STC11F04、STC11F05、STC11F01E、STC11F02E、STC11F03E、STC11F04E、STC11F05E etc.
STC10F02、STC10F04、STC10F06、STC10F08、STC10F010、STC10F012 etc.

STC12C5A60S2 Series
STC12C5608AD Series
Вот, можете взглянуть:
readme.rar
(63.41 КБ) 1109 скачиваний

Аватара пользователя
admin
Администратор
Сообщения: 765
Зарегистрирован: 18 янв 2012, 01:25
Откуда: Екатеринбург (Первоуральск)
Контактная информация:

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение admin » 01 ноя 2013, 21:10

Vova777 писал(а):Я все понимаю, но там написано:
Пробуйте все варианты программ на Вашей микросхеме.
У меня нет под рукой вашего программатора, проверить его работоспособность и дать конкретный ответ - что и как , не смогу.
Предлагаю варианты для решения Вашей проблемы.

Vova777
Сообщения: 11
Зарегистрирован: 31 окт 2013, 22:29

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение Vova777 » 01 ноя 2013, 21:18

admin писал(а): Предлагаю варианты для решения Вашей проблемы.
Тем не менее, сейчас я скачал программу v1.18 с того сайта и судя по описанию на том сайте, она мой программатор видит! :a_g_a: Я сам смотрел у себя, кнопка Detect реагирует на программатор. Это не может не радовать! :cool_cool: Но! :ts_ss: Опять же, судя по описанию, AVR-ы она не шьет. :wo_ol: А мне ппц как надо шить именно AVR-ы. Может нужно схему подключения к МК изменить?

Аватара пользователя
admin
Администратор
Сообщения: 765
Зарегистрирован: 18 янв 2012, 01:25
Откуда: Екатеринбург (Первоуральск)
Контактная информация:

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение admin » 01 ноя 2013, 21:40

Vova777 писал(а):Может нужно схему подключения к МК изменить?
Если в программе есть выбор Вашего МК, то разбирайтесь с схемой подключения.

Vova777
Сообщения: 11
Зарегистрирован: 31 окт 2013, 22:29

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение Vova777 » 01 ноя 2013, 22:08

admin писал(а): Если в программе есть выбор Вашего МК, то разбирайтесь с схемой подключения.
Там моего микроконтроллера нет. У меня МК ATmega8L-8PU. Наверное, ей никак не получится прошить. Ну я попробовал на разных МК от ATMEL, которые там были, она на всех пишет ошибку: "Превышение времени ожидания записи". А на мой подключенный МК почти на все порты подается единица в 4,6В, цешкой сейчас посмотрел, почти везде висит высокий потенциал, пришедший из контроллера. Как отключаю программатор, все сбрасывается. Ну точно не по программе. Не получится прошить, скорее всего.

Сейчас попробовал с помощью AppLocale (майкрософтский сервис для запуска приложений в их родной кодировке) запустить его родную прогу для прошивки: "AT89S和AVR单片机 software.EXE". Теперь стало понятно, что она там пишет. Она говорит, что оказывается, она не поддерживает мой тип МК! Но в ее списке же есть ATmega8. А у меня ATmega8L-8PU.
Громов через PonyProg по этому типу МК отлично ее прошивал. Разве она не подходит? Не могу понять.

Попробовал другие там выбрать, не поддерживает мой ни по одной из них. Даже автоматически не определяет его. Не могу понять, где у нее все настройки, где Fuse-биты и прочее?

Аватара пользователя
admin
Администратор
Сообщения: 765
Зарегистрирован: 18 янв 2012, 01:25
Откуда: Екатеринбург (Первоуральск)
Контактная информация:

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение admin » 01 ноя 2013, 22:26

Vova777 писал(а): Там моего микроконтроллера нет
Тогда ищите программы для Вашего программатора, которые поддерживают данный МК.

Vova777
Сообщения: 11
Зарегистрирован: 31 окт 2013, 22:29

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение Vova777 » 01 ноя 2013, 22:38

admin писал(а): Тогда ищите программы для данного МК поддерживаемые Вашим программатором.
Было бы где их искать...

Почему-то в родном мануале же было написано, что это программатор USBasp/USBisp с поддержкой AVR в том числе. Давайте я Вам скину его, он небольшой, почту Вашу скажите.

У меня еще есть ATmega32 в DIP-корпусе, но она не моя и я боюсь ее сейчас подключать, я не знаю, как здесь надо Fuse-биты настраивать и где вообще это делать. Сейчас что-то не так пойдет, потом мне придется этот контроллер покупать, чтобы отдать человеку и извиняться за то, что не могу прошить ему контроллер.

P.S. Когда я еще Громова собирал, мне на другом сайте так хвалили эти USB-программаторы. Говорили, что ты, мол, несерьезные вещи собираешь. Да он по крайней мере работал и не один МК прошил. А этот, ппц, это китайский геморрой один.

Что делать-то? Может я МК как-то не так для него подцепил? Но это Вам надо мануал смотреть, чтобы понять.

Vova777
Сообщения: 11
Зарегистрирован: 31 окт 2013, 22:29

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение Vova777 » 02 ноя 2013, 00:11

Ну что сказать, в принципе, хорошие новости.
Рискнул, подключил чужую ATmega32. Программа поддерживает ее, позволяет даже сконфигурировать Fuse-биты. Но тут теперь другая проблема, там пять кнопок, смысла которых понять я не в силах:
Теперь придется учить китайскую грамоту. Потому что что-то тут не нажав, прошиваться МК не желает, говорит, что-то сконфигурируйте.

Vova777
Сообщения: 11
Зарегистрирован: 31 окт 2013, 22:29

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение Vova777 » 02 ноя 2013, 01:43

Всё!!!! :cool_cool: Вот значение кнопок:

1 - выбрать все
2 - отменить все выбранное
3 - прочитать FUSE-биты
4 - написать FUSE-биты
5 - отмена

За это респект парням с форума китайских переводчиков:
http://forum.zhonga.ru/discussion/513/p" target="_blank ... no-#Item_1
в частности, парню: "aoliaosha", это он смог перевести!

Предварительно нужно кликнуть правой кнопкой на заголовок окна основной программы, там в контекстном меню снять галочку, где китайская надпись и стоит: (S). Вроде "проверка четности" или как там называется. Это не нужно.

Поздравляйте меня!!!!! :ya_hoo_oo: Программатор шьет 32-е меги за милую душу! :ya_hoo_oo: Как же я счастлив!!!!!! :ya_hoo_oo: Это ппц какой-то, УРА! Народ, все работает!!!!!!!!!!!!!!!!!! :-|-: :-|-: Первые проги прошиваются на ура!!!!!! :cool_cool: После такого геморроя и все заработало, как же я счастлив!!!! :cool_cool: Дайте я Вас обниму! Вы не представляете мое счастье!!!! :ps_ih:
Уфффф... :-):
Админ, из этой темы вполне можно мануал сделать для других людей, наверняка, кто-то еще столкнется с такой же проблемой. Готов помогать, если нужно.

Ладно, на этом все. Всем огромнейшее спасибо! Все работает.

netman25
Сообщения: 4
Зарегистрирован: 09 сен 2014, 17:39

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение netman25 » 09 сен 2014, 17:44

Если это еще актуально, у меня есть эта программа (CH341DP.EXE), я перевел ее по большей части на русский язык (кроме сообщений). Надеюсь что пригодится)
Вложения
ATMEL (RUS).rar
Прошивальщик AVR для программатора на микросхеме CH341A.
(110.46 КБ) 2131 скачивание
Последний раз редактировалось netman25 10 ноя 2014, 16:32, всего редактировалось 2 раза.

wisess
Сообщения: 10
Зарегистрирован: 30 окт 2014, 02:41

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение wisess » 30 окт 2014, 16:44

Всем привет! У меня тоже такой девайс. А можно как-то в библитеку добавить ATtiny2313? Как перевод делали, есть исходники программы?

netman25
Сообщения: 4
Зарегистрирован: 09 сен 2014, 17:39

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение netman25 » 10 ноя 2014, 15:13

Выкладываю повторно частично переведенную версию программы CH341DP.EXE v.1.3 для программирования AVR по просьбе пользователя NiTr0, т.к. выложенный ранее архив оказался поврежденным.
Вложения
ATMEL (RUS).rar
Прошивальщик AVR для программатора на микросхеме CH341A.
(110.46 КБ) 1778 скачиваний

netman25
Сообщения: 4
Зарегистрирован: 09 сен 2014, 17:39

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение netman25 » 10 ноя 2014, 16:39

UPD: Заменил архив ATMEL (RUS).rar в предыдущем сообщении от 09 сен 2014, 17:44. Архив теперь исправный, все работает.

wisess
Сообщения: 10
Зарегистрирован: 30 окт 2014, 02:41

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение wisess » 25 ноя 2014, 22:32

netman25 писал(а):UPD: Заменил архив ATMEL (RUS).rar в предыдущем сообщении от 09 сен 2014, 17:44. Архив теперь исправный, все работает.
Огромная просьба! Как добавить ATtiny2313 в библиотеку? Просто есть такой программатор, есть МК а прошить никак :-(

netman25
Сообщения: 4
Зарегистрирован: 09 сен 2014, 17:39

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение netman25 » 26 ноя 2014, 22:42

wisess писал(а):Огромная просьба! Как добавить ATtiny2313 в библиотеку? Просто есть такой программатор, есть МК а прошить никак :-(
Вряд-ли эта МС прошивается через CH341A... Скорее всего там нужен другой программатор USBASP и на другом чипе. Но есть одна программка, которая возможно поможет. Стоит попробовать. Называется SPI Flash Tiny Tools. Прилагаю в архиве. Сначала надо установить драйвер inst_giveio.exe, потом запускать программу DVD PROGRAMMER.exe
Вложения
PROGRAMMER SOFTWARE.rar
SPI Flash Tiny Tools
(238.99 КБ) 2401 скачивание

wisess
Сообщения: 10
Зарегистрирован: 30 окт 2014, 02:41

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение wisess » 27 ноя 2014, 21:19

Пожалуйста, можно перезалить архив не открывается...

wisess
Сообщения: 10
Зарегистрирован: 30 окт 2014, 02:41

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение wisess » 01 дек 2014, 22:21

Спасибо, архив рабочий, открыл... Буду пробовать..

maxxproff
Сообщения: 24
Зарегистрирован: 30 ноя 2016, 10:49

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение maxxproff » 30 ноя 2016, 10:59

Будьте добры, переименуйте тему так, что тут про прошивку микроконтроллеров AVR с помощью программатора CH341A.
тут русифицированная версия программы, и так поиском будет лучше находиться

maxxproff
Сообщения: 24
Зарегистрирован: 30 ноя 2016, 10:49

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение maxxproff » 16 дек 2016, 07:48

ЕСЛИ у кого есть желание потестировать,
собрал для винды версию AVRDUDE ("дудка") с поддержкой этого программатора ch341a
(патч, добавляющий поддержку не мой, брал вот отсюда http://savannah.nongnu.org/patch/?9127" target="_blank )
UPD2: листайте ближе к концу темы, есть версия работающая с драйвером производителя!
Выложил тут viewtopic.php?f=26&t=1812&p=3732#p3731
Вместо официальных драйверов для CH341a ставить драйвера LibUSBK вот отсюда
viewtopic.php?f=26&t=1812&p=3732#p3569
или с официального сайта LibusbK (можно и просто libUSB)
Видит только "быстрые" микросхемы, то есть те, у которых ранее были выставлены фьюзы на высокую частоту работы (например, с помощью нее в качестве подопытного успешно был перепрошит китайский клон USBASP на Atmega8L, разогнанный до 12Мгц),
опции SLOW CLK пока нет, буду допиливать...
UPD: доделал режим медленного SPI, должно работать со всеми чипами, ПРОБУЙТЕ...
P.S: ch341a заработал почти сразу, а китайский клон USBASP заработал с этой версией v6.3 дудки только после смены драйверов libusb -> libusbk,
Нашел советы тут avrdude 6.3.0-arduino2 incompatible with USBasp using libusb-win32 driver
причем сначала ставил из Zadig для WinXP - битая dll'шка libusb0.dll какая-то там,
нормально заработало из офф.источника libusbk
https://sourceforge.net/projects/libusb ... =directory" target="_blank
P.P.S: для восстановления взаимодействия ch341a с другими программами нужно будет вернуть ему родной драйвер ch341wdm.sys (например CH341PAR.ZIP с официального сайта WinChipHead http://www.winchiphead.com/download/index.htm" target="_blank )
Последний раз редактировалось maxxproff 25 июл 2017, 03:58, всего редактировалось 4 раза.

maxxproff
Сообщения: 24
Зарегистрирован: 30 ноя 2016, 10:49

Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение maxxproff » 16 дек 2016, 08:26

Запуск avrdude.exe с ключом -c ch341a

Аватара пользователя
admin
Администратор
Сообщения: 765
Зарегистрирован: 18 янв 2012, 01:25
Откуда: Екатеринбург (Первоуральск)
Контактная информация:

Re: Программатор CH341A. USBASP USBISP/AT89S52/AVR/STC/24CXX/ATMEGA STC Programmer Support USB To TTL

Сообщение admin » 17 дек 2016, 00:14

maxxproff писал(а):Будьте добры, переименуйте тему так, что тут про прошивку микроконтроллеров AVR с помощью программатора CH341A.
тут русифицированная версия программы, и так поиском будет лучше находиться
Ок, сделал, спасибо. :-):

Ответить
